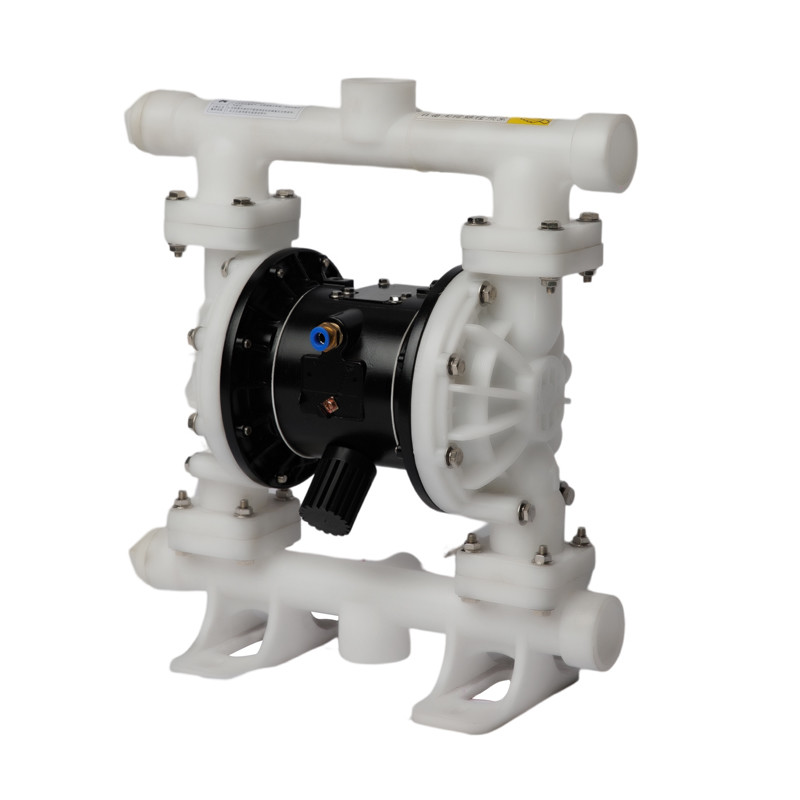

مضخة الحجاب الهوائي PVDF

مضخة الحجاب الهوائي QBY3 PP/PVDF

الوصف

مضخة الحائط الهوائي هي نوع جديد من آلات النقل التي تستخدم الهواء المضغوط كمصدر طاقة.والسوائل السامة للغاية، يمكن ضخها واستيعابها تماما.
هناك أربعة أنواع من المواد المستخدمة في مضخات الحجاب الحاجز الهوائي: البلاستيك الهندسي ، سبائك الألومنيوم ، الفولاذ المقاوم للصدأ ، والحديد الزهري. تستخدم مضخة الحجاب الحاجز الهوائي المطاط النيتريل ، النيوبرين ،مطاط الفلور، البوليتيترافلور إيثيلين، البوليترافلور إيثيلين، الخ وفقا لوسائط سائلة مختلفة لتلبية احتياجات المستخدمين المختلفين.يتم تثبيتها في مناسبات خاصة مختلفة لضخ وسائط مختلفة لا يمكن ضخها بواسطة المضخات التقليدية، وحققت نتائج مرضية.

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidفي غرفتي العمل المتماثلين للضخة ، يتم تجهيز كل منها بحاجز مرن. يربط عصا الاتصال الحاجزين في جسد واحد.والهواء المضغوط يدخل صمام التوزيع من مفصل المدخل من المضخة لدفع الحاجز في غرفتين العملفي نفس الوقت، يتم تفريغ الغاز في غرفة العمل الأخرى من المضخة وراء الحجاب الحاجز.مضخة الحجاب الهوائي تتكون من جزأين رئيسيين: هيكل تدفق الهواء و هيكل تدفق السائل، والتي يتم عزلها تماما من قبل الحجابين على جانبي.

ضغط إمدادات الهواء يحتاج فقط أن يكون أكبر من كيلوغرامين لكل سنتيمتر مربع للعملغاز الضغط العالي في غرفة الصمام يدفع عمود قضيب الاتصال للتحرك ذهابا وإيابا من خلال نظام توجيه تدفق الهواءفي نفس الوقت ، يتم تفريغ الغاز المنخفض الضغط المستهلك بسرعة من خلال منفذ العادم. تحت العمل المتناوب للغازات عالية والمنخفضة الضغط على جانبي ،عمود قضيب الاتصال يدفع الحجاب الحاجز على كلا الجانبين للتحرك يسارا و يمينا، مما يسبب تغيرات متناوبة في ضغط الهواء في غرف الحجم على جانبي ، وبالتالي تحقيق امتصاص مستمر وتفريغ السائل.

الخصائص

1، وبسبب استخدام الهواء كقوة ، تتكيف النيازك بنشاط مع التغيرات في الضغط العكسي (مقاومة المخرج) وهي مناسبة للسوائل المتوسطة إلى عالية اللزوجة.يتم تعيين نقطة عمل مضخة الطرد المركزي أفقياإذا تم استخدامها للسوائل ذات اللزوجة العالية قليلاً ، فستكون هناك حاجة إلى مخفض أو محول تردد مماثل ، مما سيزيد من التكلفة بشكل كبير ، وينطبق الشيء نفسه على مضخات العدادات.
2في البيئات القابلة للاشتعال والانفجار ، المضخات الهوائية موثوقة ومنخفضة التكلفة ، مثل نقل الوقود ، لأنها لا تولد شرارات بعد مرورها في مكان وأرضية.ثانياً، لا يوجد حرارة أثناء التشغيل ، ولن تتجمد الآلة. ثالثًا ، بسبب التحريك الصغير للسائل بواسطة مضخة الحجاب الحاجز ، لن يتجمد السائل.
3في المواقع غير المواتية في موقع البناء، مثل تصريف مياه الصرف الصحي من مواقع البناء والمواقع الصناعية والتعدينية،المضخة الكهربائية في حالة الحمل العالي والمحرك عرضة للتسخين بسبب الكمية الكبيرة من الشوائب، تكوين فوضوي، وتسهيل انسداد خطوط الأنابيب في مياه الصرف الصحي. مضخة الحجاب الحاجز الهوائي يمكن أن تمر الجسيمات، ويتم ضبط التدفق.

التطبيقات

تستخدم على نطاق واسع في النفط والكيماويات والأغذية والصيدلة والإلكترونيات والسيراميك والمنسوجات والشراب والسل والصناعات الأخرى.

رمز النموذج

مالمواد

الأجزاء الرطبة

مواد الحجاب الحاجز

مواد الكرات

كرة مقعد المواد

النماذج

(ب)المحاكمات

أكثر من 10000 عميل في الصناعات الكيميائية، الصيدلانية، الطاقة الجديدة، ورق الألومنيوم الإلكتروني وغيرها من الصناعات قد اختاروا منتجات ريكيت (ضخات محرك مغناطيسي، مضخات محرك كيميائية علبة،مضخات الحجاب الحاجز، مضخات الطرد المركزي الميكانيكية ، وما إلى ذلك) ، وشاركت شركة Ricite (Zhejiang) Science & Technology Co. ، Ltd في تحرير العديد من المعايير والتفاصيل الفنية للصناعة ،و فاز بالشرف من التكنولوجيا العالية، منتجات توفير الطاقة والعديد من براءات الاختراع الأخرى.وتلتزم بهدف تطوير مضخات محرك مغناطيسيالمضخات الكيميائية المعلبة والضخات الأخرى، وتسعى إلى الابتكار التكنولوجي وتوفير مضخات وخدمات موثوقة وفعالة من حيث التكلفة وتوفير الطاقة للعملاء.
