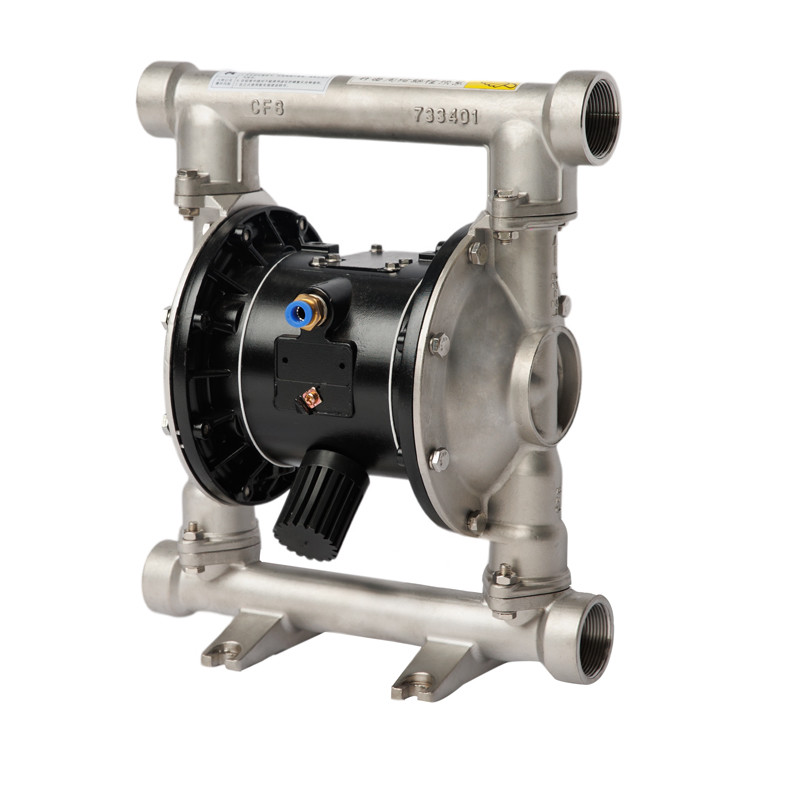

مضخة الحجاب الهوائي من الفولاذ المقاوم للصدأ

مضخة الحجاب الجوي الهوائي من الفولاذ المقاوم للصدأ QBY3

الوصف

مضخة الحائط الهوائي هي نوع جديد من آلات النقل التي تستخدم الهواء المضغوط كمصدر طاقة.والسوائل السامة للغاية، يمكن ضخها واستيعابها تماما.
هناك أربعة أنواع من المواد المستخدمة في مضخات الحجاب الحاجز الهوائي: البلاستيك الهندسي ، سبائك الألومنيوم ، الفولاذ المقاوم للصدأ ، والحديد الزهري. تستخدم مضخة الحجاب الحاجز الهوائي المطاط النيتريل ، النيوبرين ،مطاط الفلور، البوليتيترافلور إيثيلين، البوليترافلور إيثيلين، الخ وفقا لوسائط سائلة مختلفة لتلبية احتياجات المستخدمين المختلفين.يتم تثبيتها في مناسبات خاصة مختلفة لضخ وسائط مختلفة لا يمكن ضخها بواسطة المضخات التقليدية، وحققت نتائج مرضية.

الخصائص

1لا حاجة إلى إمدادات المياه، ورفع امتصاص يصل إلى 5 أمتار، والرأس يصل إلى 84 متر، وضغط المخرج هو > 7بار؛

2. أنابيب داخلية ناعمة وواسعة ، يمكن نقل قطر من الجسيمات الكبيرة التي يصل قطرها إلى 10 مم. عند ضخ الوحل أو الشوائب ، فإنه تقريبا لا ارتداء من المضخة ؛

3يمكن ضبط الرأس ومعدل التدفق بدون خطوة من خلال فتح صمام الهواء (تعديل ضغط الهواء بين 1-7bar) ؛

4المضخة لا تحتوي على أجزاء دوارة، لا غطاء العمود، والحجاب الحاجز وغيرها من الأجزاء الميكانيكية منفصلة عن الوسيط، لذلك لن تسرب الوسيط النقل.انها مناسبة لضخ السمية، السوائل العدوانية أو التآكل، انها آمنة للبيئة والعمال.

5لا حاجة لاستخدام الكهرباء، آمنة وموثوقة للاستخدام في الأماكن القابلة للاشتعال والانفجار.

6يمكن استخدامه كمضخة غائمة

7سهلة الاستخدام، بدء أو إيقاف المضخة هو ببساطة عن طريق فتح وإغلاق صمام الغاز. حتى لو تشغيل الجاف لفترة طويلة في ظروف غير متوقعة أو إيقاف مفاجئ، والضخة لن تتلف،مرة واحدة المفرطة، سوف تتوقف المضخة تلقائيًا عن طريق الحماية الذاتية ، عندما يعود الحمل إلى طبيعته ، ويمكن إعادة تشغيله تلقائيًا.

8هيكل مضغوط، أقل الارتداء أجزاء، والضخة سهلة التثبيت والصيانة، وسائل النقل التي تنقلها المضخة لن تلامس صمام توزيع الغاز، قضيب الارتباط وغيرها من الأجزاء المتحركة،لذا فإن ارتداء الدوار، تم تقليل المكبسات والدوائر والشفرات وغيرها من المكونات.

9يمكن أن تنقل السوائل عالية اللزجة (اللزجة أقل من 10،000 cP)

10لا حاجة لتشحيمه بالزيت ويمكن تشغيله جافاً

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidفي غرفتي العمل المتماثلين للضخة ، يتم تجهيز كل منها بحاجز مرن. يربط عصا الاتصال الحاجزين في جسد واحد.والهواء المضغوط يدخل صمام التوزيع من مفصل المدخل من المضخة لدفع الحاجز في غرفتين العملفي نفس الوقت، يتم تفريغ الغاز في غرفة العمل الأخرى من المضخة وراء الحجاب الحاجز.مضخة الحجاب الهوائي تتكون من جزأين رئيسيين: هيكل تدفق الهواء و هيكل تدفق السائل، والتي يتم عزلها تماما من قبل الحجابين على جانبي.

ضغط إمدادات الهواء يحتاج فقط أن يكون أكبر من كيلوغرامين لكل سنتيمتر مربع للعملغاز الضغط العالي في غرفة الصمام يدفع عمود قضيب الاتصال للتحرك ذهابا وإيابا من خلال نظام توجيه تدفق الهواءفي نفس الوقت ، يتم تفريغ الغاز المنخفض الضغط المستهلك بسرعة من خلال منفذ العادم. تحت العمل المتناوب للغازات عالية والمنخفضة الضغط على جانبي ،عمود قضيب الاتصال يدفع الحجاب الحاجز على كلا الجانبين للتحرك يسارا و يمينا، مما يسبب تغيرات متناوبة في ضغط الهواء في غرف الحجم على جانبي ، وبالتالي تحقيق امتصاص مستمر وتفريغ السائل.

التطبيقات

تستخدم على نطاق واسع في النفط والكيماويات والغذاء والصيدلة والإلكترونيات والسيراميك والمنسوجات والشراب والسل والصناعات الأخرى.

رمز النموذج

مالمواد

الأجزاء الرطبة

مواد الحجاب الحاجز

مواد الكرات

كرة مقعد المواد

النماذج

(ب)المحاكمات

أكثر من 10000 عميل في الصناعات الكيميائية، الصيدلانية، الطاقة الجديدة، ورق الألومنيوم الإلكتروني وغيرها من الصناعات قد اختاروا منتجات ريكيت (ضخات محرك مغناطيسي، مضخات محرك كيميائية علبة،مضخات الحجاب الحاجز، مضخات الطرد المركزي الميكانيكية ، وما إلى ذلك) ، وشاركت شركة Ricite (Zhejiang) Science & Technology Co. ، Ltd في تحرير العديد من المعايير والتفاصيل الفنية للصناعة ،و فاز بالشرف من التكنولوجيا العالية، منتجات توفير الطاقة والعديد من براءات الاختراع الأخرى.وتلتزم بهدف تطوير مضخات محرك مغناطيسيالمضخات الكيميائية المعلبة والضخات الأخرى، وتسعى إلى الابتكار التكنولوجي وتوفير مضخات وخدمات موثوقة وفعالة من حيث التكلفة وتوفير الطاقة للعملاء.
