معلومات مفصلة |
|||
مكان المنشأ | الصين | اسم العلامة التجارية | RICITE |
---|---|---|---|
رقم الموديل | RMI-FT | اسم المنتج: | مضخة طرد مركزي بمحرك مغناطيسي مبطنة بالفلور بوليمر RMD |
اللون: | الأحمر والأزرق حسب الطلب | عيار: | 32-300 ملم |
تدفق: | 3.2-1000 م 3 / ساعة | يرفع: | 8-150 م |
الحرارة: | -20 ℃ - + 150 ℃ (قم بالتخصيص حسب الحاجة + 150 ℃ - + 350 ℃) | الضغط: | 0-1.6Mpa تخصيص 1.6-30Mpa حسب الحاجة) |
القوة: | 1.1-315 كيلو واط | التطبيق: | البترول والكيماويات والأدوية والطلاء الكهربائي |
تسليط الضوء: | مضخة طرد مركزي 1000 م 3 / ساعة,مضخة طرد مركزي 1.5 حصان,مضخة طرد مركزي 2 بوصة |

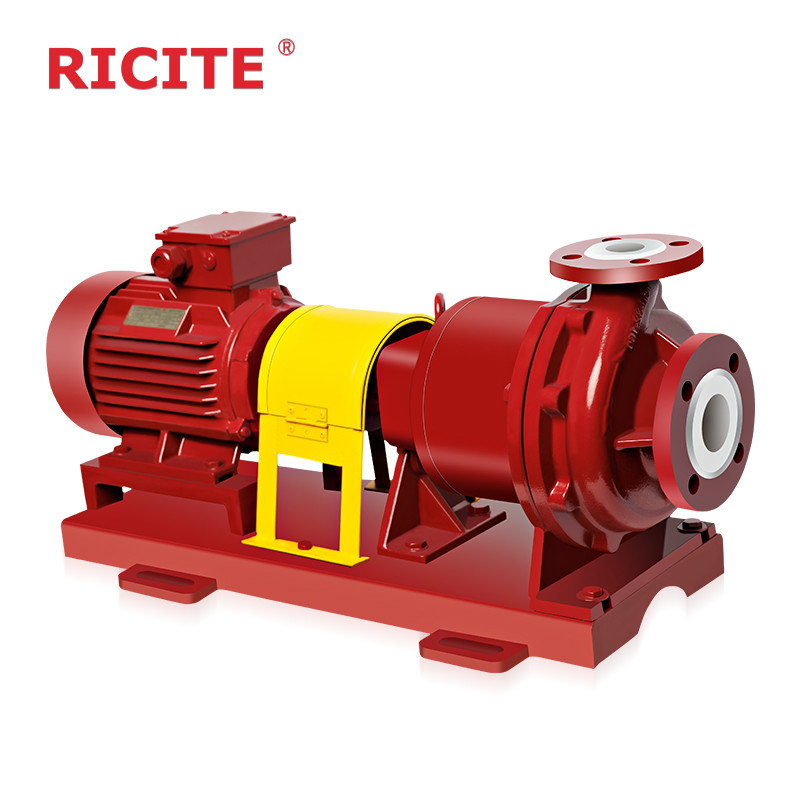

مضخة الطرد المركزي ذات المحرك المغناطيسي المغطى بالفلوروبوليمر
الوصف
Fluorine lined magnetic pump is a new type of pump that applies modern magnetic mechanics principles and utilizes the magnetic transmission of permanent magnets to achieve contactless transmission of torqueعندما يدفع المحرك الدوار الخارجي (أي الصلب المغناطيسي الخارجي) لتدور، خط القوة المغناطيسية يمر من خلال الغلاف العزل لدفع الدوار الداخلي (أيالصلب المغناطيسي الداخلي) التجميع والمحرك للدوران بشكل متزامنمكونات مرور التدفق كلها مصنوعة من البلاستيكات الفلورية، والتي يمكن أن تنقل أي تركيز (قوة) من الأحماض والقلياتيتم تصنيع الغلاف العازل من مواد خاصة ذات خصائص ميكانيكية عالية القوة، والقضاء على ظاهرة التيار المغناطيسي في المضخة المغناطيسية. حيث أن الوسط مغطى في غلاف عزل ثابت ، يتم تحقيق الغرض من عدم ضخ التسرب من الوسط ،وتسرب ختم العمود من مضخة نقل الميكانيكية يتم حلها تماما.
الخصائص
1. إن غطاء المضخة والمحرك والعلبة مصنوع من PFA / FEP الحرارية ، دون هطول الشوائب ، مناسبة لنقل السوائل الكيميائية عالية النقاء والآكل الشديد
2إطار المضخة مصنوع من الحديد القابل للتقليد، والفلانجز تتبع المعايير، قوة ميكانيكية عالية، يمكن أن تتحمل حمولة خط الأنابيب الثقيلة؛
3يتم طلاء الأجزاء المبللة بمادة PFA / FEP ، وقناة التدفق السلسة ، والأداء الهيدروليكي المتميز ، وخسارة الاحتكاك الهيدروليكي أقل وكفاءة عالية.
4يتم تصنيع العمود، والقبعة، والدوار والستاتور من SSiC، مع خصائص صلابة عالية، ومقاومة ارتداء عالية ومقاومة التآكل العالية.
5.تصميم المنحدرات الحلزونية الفريدة من فتحة الداخلية من غطاء المحامل يجعل التشحيم من المحامل العادية أكثر ملاءمة وأسهل لإزالة الحرارة الناتجة عن الاحتكاك أثناء التشغيل;
6يتم إضافة علبة إدراج إلى العلبة ، بحيث يمكن أن تتحمل ضغط النظام الأعلى ، ويمكن أن تقضي على الحرارة الناتجة عن التيار المغناطيسي الدوامي الناجم عن الغلاف المعدني ؛
7المغناطيسات الداخلية والخارجية مصنوعة من مواد NdFeB و samarium cobalt، و سطح المغناطيس يصل إلى 3600 gauss،والذي يمكنه نقل عزم الدوران من المحرك إلى الدوائر بسلاسة، ولن تنزلق في ظل ظروف تدفق كبيرة ، ويمكن أن تمنع الدوار في الدراجة من الاتصال بخاتم الدفع الخلفي ،مما يمنع ذوبان أجزاء الفلوروبوليمر بسبب الحرارة الناتجة عن الخيال، وضمان العمل المستقر للمضخة المغناطيسية في تطبيقات تآكل عالية ؛
8المضخة بأكملها تعتمد بنية سحب الخلفية ، سهلة الصيانة واستبدال الأجزاء ، وليس هناك حاجة لتفكيك خط الأنابيب.
الميزة
الميزة هي استخدام محرك مغناطيسي غير مباشر داخلي وخارجي ، مما يلغي تماما ختم العمود للمضخات الطرد المركزي التقليدية.يتم استخدام الغلاف الفولاذ المقاوم للصدأ والغلاف العازل من المواد الفلوروبلاستيكية بين الحقول المغناطيسية الداخلية والخارجية لعزل تماما، وبالتالي تحقيق انتقال تسرب صفر. إنه أكثر موثوقية لنقل السوائل القابلة للاشتعال والمتفجرات والمتطايرة والقيمة ، ويتجنب بالفعل أعمال الصيانة أثناء الاستخدام.
التطبيق
المضخة المغناطيسية المغطاة بالفلوروبوليمر مناسبة لنقل الوسائط القاسية التآكل دون جسيمات صلبة، تحت درجة حرارة أقل من 150 درجة مئوية، مثل حمض الكبريتيك، حمض الهيدروكلوريك، حمض النيتريك،القليات القوية، الماء الملكي، حمض الهيدروفلوريك، مضاد الأكسدة القوي، وكيل تخفيض، الخ.الأسمدةالصناعات الصيدلانية والطاقة النووية، الخ، مثالية لتسليم السوائل السامة للغاية، قابلة للاشتعال، متفجرة، تنقية.
رمز النموذج
المعايير
الاسم | النوع | التدفق | الرأس | درجة حرارة العمل | الطاقة | السرعة | (ديا أوف فلانج) | الملاحظات |
مضخات محرك مغناطيسية مغلفة بالفلوروبوليمر | مؤشر RMI | 1.8-400 متر3/ساعة | 8-80 متر | -20~150 درجة مئوية | 0.12-132kw | 2900/1450 دورة/دقيقة | 12-200ملم | لمتطلبات خاصة يمكن تخصيصها |
النماذج
النموذج | ق | هـ | n | ب | قوة العمود | NPSH | قوة المحرك ((كيلوواط) | |||
لزجة الوسيط ((g/cm3) | ||||||||||
م3/ساعة | ال/س | م | r/min | % | كيلوواط | م | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
النموذج | ق | هـ | n | ب | قوة العمود | NPSH | قوة المحرك (كيلوواط) | |||
لزجة الوسيط (g/cm3) | ||||||||||
م3/ساعة | ال/س | م | r/min | % | كيلوواط | م | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
ملاحظات: يرجى الاتصال بالبيع للحصول على مزيد من المعلومات.
المقاومة للتآكل ورقة
مقاومة التآكلالبيانات | |||||||
متوسطة |
التركيز ≤٪ |
الحرارة | متوسطة |
التركيز ≤٪ |
الحرارة | ||
≤25 درجة مئوية | ≤95% | ≤ 25% | ≤ 95 درجة مئوية | ||||
H2SO4 | 98 | √ | √ | كوه | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL ((OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
مرحباً | √ | √ | C1H2O | √ | √ | ||
حمض الهيدروسيانيك | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
المياه الحمراء* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
يشير إلى مقاومة جيدة للتآكل؛ × يشير إلى بعض درجات التآكل؛ * يشير إلى أن المواد يجب اختيارها؛ غير الملحوظ يشير إلى أن أي تركيز مقبول. |
أكثر من 10000 عميل في الصناعات الكيميائية، الصيدلانية، الطاقة الجديدة، ورق الألومنيوم الإلكتروني وغيرها من الصناعات قد اختاروا منتجات ريكيت (ضخات محرك مغناطيسي، مضخات محرك كيميائية علبة،مضخات الحجاب الحاجز، مضخات الطرد المركزي الميكانيكية ، وما إلى ذلك) ، وشاركت شركة Ricite (Zhejiang) Science & Technology Co. ، Ltd في تحرير العديد من المعايير والتفاصيل الفنية للصناعة ،و فاز بالشرف من التكنولوجيا العالية، منتجات توفير الطاقة والعديد من براءات الاختراع الأخرى.وتلتزم بهدف تطوير مضخات محرك مغناطيسيالمضخات الكيميائية المعلبة والضخات الأخرى، وتسعى إلى الابتكار التكنولوجي وتوفير مضخات وخدمات موثوقة وفعالة من حيث التكلفة وتوفير الطاقة للعملاء.
