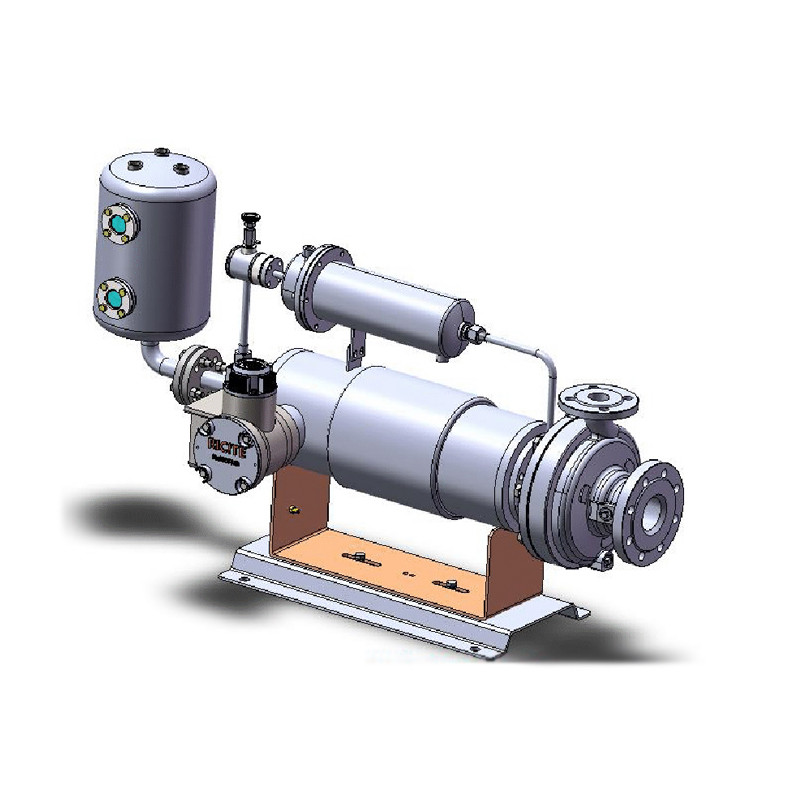

مضخة محرك معلبة لسوائل الكيماويات
| Place of Origin: | China |
| اسم العلامة التجارية: | RICITE |
| Model Number: | D |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
معلومات مفصلة |
|||
| Place of Origin | China | اسم العلامة التجارية | RICITE |
|---|---|---|---|
| Model Number | D | اسم المنتج: | مضخة المحرك المعلبة بالطين سلسلة D |
| اللون: | الأحمر والأزرق حسب الطلب | تدفق: | 1000 م 3 / ساعة |
| يرفع: | 200 م | الحرارة: | ～ + 150 ℃ |
| القوة: | 160 كيلو واط | اللزوجة: | 100 ملم / ثانية |
| الضغط: | 2.5 ميجا باسكال | التطبيق: | البترول والكيماويات والأدوية والطلاء الكهربائي |
| إبراز: | مضخة الطين بالطرد المركزي,مضخة الفراغ المعلبة 1000m3 / H,مضخة الطرد المركزي للطين |
||
وصف المنتج
مضخة محركية من سلسلة D
الوصف
نوع الطين DSlurry مناسب لنقل السوائل المختلطة بكمية كبيرة من الطين.
يتم تحريك مضخة طرد مركزي عادية عن طريق توصيل عمود الدفع للضخة بالعمود الكهربائي من خلال ربطتتيح الدوران مع المحرك الكهربائي للعملالمضخة المحركية المضخة هي مضخة غير مغلقة ، ويتم إغلاق كل من المضخة والمحرك الدافع في وعاء ضغط مليء بالوسط المضخ. هذا الوعاء الضغطي مغلق فقط بشكل ثابت ،ومجموعة من الأسلاك تستخدم لتوفير مجال مغناطيسي دوار ودفع الدوار.
هذا الهيكل يلغي جهاز الختم الدوار للعمود الذي تمتلكه المضخات الطرد المركزي التقليدية، مما يجعلها خالية تماما من التسرب.
مضخة المحرك المعلبة تربط المضخة والمحرك معًا ، ويتم تثبيت دوار المحرك ومحرك المضخة على نفس العمود.يستخدم الغطاء الدرع لفصل الدوار والستاتور من المحركيعمل الدوار في الوسيط الذي يتم نقله، ويتم نقل قوته إلى الدوار من خلال المجال المغناطيسي للستاتور.
وبالإضافة إلى ذلك فإن تصنيع مضخات العلب ليس معقداً،ويمكن تصميم وتصنيع نهاية هيدروليكية وفقا لأنواع الهيكل والمعايير والمواصفات ذات الصلة المستخدمة عادة في المضخات الطائرة المركزية.
يتبنى التصميم القياسي الدولي ، ويحتوي الحد الأقصى لتدفق التشغيل على 1200m3 / h ، ويحتوي الحد الأقصى لرأس التشغيل على 600m ، ومجموعة درجات الحرارة هي -120-350 ° C ، والضغط الأقصى لتصميم النظام هو 20MPa.
المزايا
(1) عمر خدمة طويل، نظام موازنة الدفع الهيدروليكي الآلي جنبا إلى جنب مع محامل الكربيد السيليكون للحصول على عمر خدمة طويل؛
(2) عالية الكفاءة، تصميم محرك محسّنة والبحث الهيدروليكي عالية الكفاءة، تحقيق كفاءة طاقة ممتازة؛
(3) موثوقية عالية، وتكنولوجيا المعالجة المتقدمة، ومعدات CNC عالية التقنية واختبار مثالي لضمان استقرار أداء المنتج؛
(4) مراقبة ارتداء المحمل لتحقيق المراقبة عبر الإنترنت والتحكم التلقائي ؛
(5) الختم الثانوي لضمان السلامة للبيئة حتى في حالة الحادث.
الخصائص
خصائص مضخة علب:
1الهيكل المتكامل للمحرك والمضخة يعتمد الختم الثابت، مما يجعل المضخة الكهربائية خالية تماما من التسرب.
2البنية المغلقة بالكامل وخالية من التسرب يمكن أن تنقل المواد السائلة السامة والضارة.
3استخدام محرك مبرد بالماء محمي وإزالة مروحة التبريد يجعل المضخة تعمل مع ضوضاء منخفضة وصمت، مناسبة لمواقف ذات متطلبات عالية من الضوضاء البيئية.
4استخدام محامل الزحف الجرافيتية المزينة بوسائل نقل يقلل من ضوضاء التشغيل ويقضي على الحاجة إلى التزود بالوقود يدوياً ، مما يقلل من تكاليف الصيانة.المواد المحملة أيضا ارتفعت، مثل كربيد السيليكون (SIC) وقاسية للغاية ، مع حياة خدمة أفضل من محامل الجرافيت.
5يمكن تركيب الهيكل الرأسي على خط الأنابيب مثل صمام، مما يجعل التثبيت مريح وسريع. أثناء الصيانة،يجب سحب المحرك والدوارة فقط دون الحاجة إلى إزالة خط الأنابيب.
6يمكن تثبيته وتشغيله مع مدفعات الصدمة أو وسائد الصدمة ، مما يجعل ضوضاء المضخة الكهربائية أقل أثناء التشغيل.
المعايير
| الاسم | النوع | التدفق | الرأس | درجة حرارة العمل | الطاقة | التشبث | الضغط | الملاحظات |
| دسلسلة مضخة محركية معلبة للطين | (دسلسلة) | 1000 متر3/ساعة | 200 متر | + 150 درجة مئوية | 160كيلوواط | 100 ملم/ثانية | 2.5MPa |
مناسبة لسوائل المعالجة الكيميائية والمحفزات التي تحتوي على جزيئات صغيرة الحجم والجزء المنخفض |
وصف النموذج
المواد
| الرمز | 4 | 5 | 6 | 7 | |
| الأجزاء المبللة | 304 | 304L | 316 | 316L | |
| غسيل | مضخة | درجة حرارة عالية | ملفوفة بالجرافيت | ||
| المعيار | PTFE | ||||
| المحرك | PTFE | ||||
| يمكن | سبيكة هاستيلو -C | سبيكة هاستيلو -C | |||
| الصخرة | 304/301 | 304L | 316 | 316L | |
| غطاء العمود، حلقة الدفع | ستيلايت | ||||
| SSiC | |||||
| محامل | الراتنج الفوراني المغطى بالجرافيت، SSiC | ||||
الرسم القسري
النماذج
|
لا، لا، لا |
نموذج المضخة |
السرعة | الطاقة (كيلوواط) | |||
| n=2900r/min | 介质密度 ((كثافة متوسطة ((g/cm)) | |||||
| التدفق m3/h | الرأس | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040 يو | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550 يو | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
لا، لا، لا |
نموذج المضخة |
السرعة | الطاقة ((كوا) | |||
| n=2900r/min | (الكثافة المتوسطة ((g/cm3) | |||||
| التدفق m3/h | الرأس | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065 يو | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080 يو | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080 فولت | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210 فولت | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
