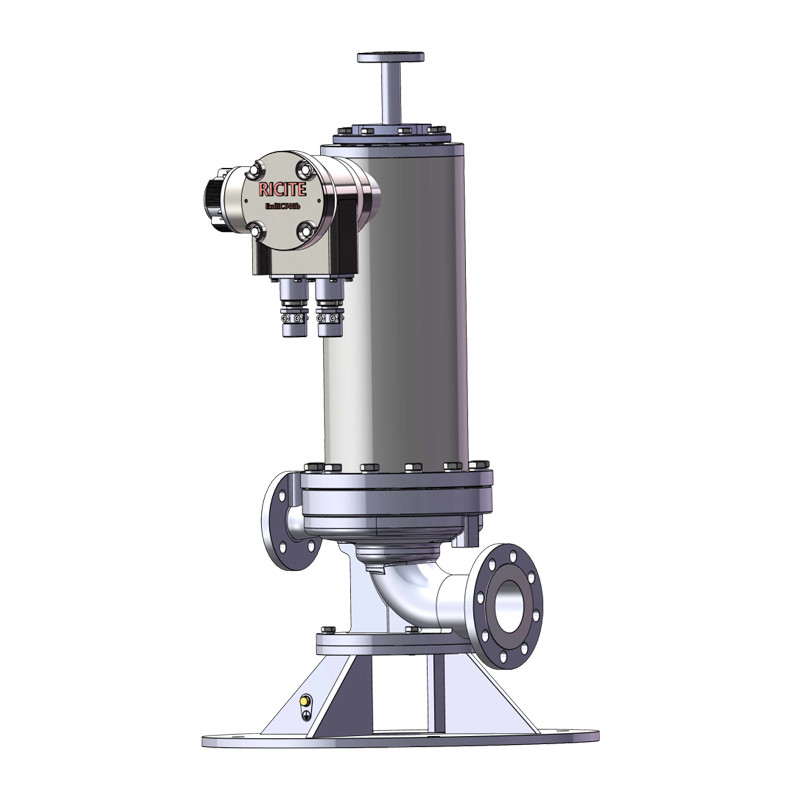

مضخة محركية عمودية للمواد الكيميائية

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: RICITE
رقم الموديل: LR
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 5-8 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 50 مجموعة في اليوم

معلومات مفصلة

مكان المنشأ الصين اسم العلامة التجارية RICITE
رقم الموديل LR اسم المنتج: مضخة موتور معلبة بتدوير عمودي LR
اللون: الأحمر والأزرق حسب الطلب تدفق: 300 م 3 / ساعة
يرفع: 110 م درجة حرارة: ~ 120 ℃ التخصيص حسب الحاجة)
القوة: 110 كيلو واط اللزوجة: 100 ملم / ثانية
التطبيق: البترول والكيماويات والأدوية والطلاء الكهربائي إبراز:

مضخة المحرك العمودي المعلبة

,

مضخة المحرك المعلبة 300m3 / h

,

المضخة المعلبة العمودية

وصف المنتج

LR مضخة محرك عازلة ذات الدورة العكسية العمودية



مضخة محركية عمودية للمواد الكيميائية 0الوصف

مضخة المحرك المعلبة تتكون من محرك كهربائي محمي ومضخة ، وهي مضخة غير مغلقة تكسر جهاز الختم التقليدي للعمود الدوار للمضخة ،تحقيق عمل مثالي دون تسرب.



محرك من مضخة الطرد المركزي العادية هو ربط عمود الدفع من المضخة مع العمود الكهربائي من خلال التوصيل، بحيث الدفع والمحرك الكهربائي تدور معا والعمل.ومع ذلك ، فإن المضخة المحمية هي مضخة غير مغلقة ، ويتم إغلاق كل من المضخة ومحرك القيادة في وعاء ضغط مليء بالوسط المضخ.

هذا الوعاء تحت الضغط يحتوي فقط على ختم ثابت ومجهز بمجموعة أسلاك لتوفير مجال مغناطيسي دوار ودفع الدوار.هذا الهيكل يلغي جهاز ختم العمود الدوار أن المضخات الطرد المركزي التقليدية لديها، حتى تتمكن من تحقيق عملية خالية من التسرب الكامل.



نوع الدورة العكسية مناسب لنقل السوائل التي تتبخر بسهولة، وخصائصه هي أن مسار التشحيم والتبريد هو عكس النوع الأساسي،لذلك يطلق عليه نوع الدورة العكسيةهذا النوع من المضخة نفسه لا يتطلب صمام العادم، ويمكن أنبوب التداول العكسي الخاص به تصريف السائل الدائرة المحرك في منطقة مرحلة الغاز من خزان مدخل السائل،ضمان عدم وجود غازات في مجاري المضخة والمحرك، مما يضمن تزيين المحامل وتبريد المحرك. هذا الهيكل مناسب لنقل الغازات المسالة منخفضة درجة الحرارة ، مثل الغاز المسال والغاز الطبيعي المسال والسوائل الأخرى منخفضة الكثافة التي تتبخر بسهولة







مضخة محركية عمودية للمواد الكيميائية 0المزايا

(1) عمر خدمة طويل، نظام موازنة الدفع الهيدروليكي الآلي جنبا إلى جنب مع محامل الكربيد السيليكون للحصول على عمر خدمة طويل؛

(2) عالية الكفاءة، تصميم محرك محسّنة والبحث الهيدروليكي عالية الكفاءة، تحقيق كفاءة طاقة ممتازة؛

(3) موثوقية عالية، وتكنولوجيا معالجة متقدمة، ومعدات CNC ذات التقنية العالية واختبار مثالي لضمان استقرار أداء المنتج؛

(4) مراقبة ارتداء المحمل لتحقيق المراقبة عبر الإنترنت والتحكم التلقائي ؛

(5) الختم الثانوي لضمان السلامة للبيئة حتى في حالة الحادث.



مضخة محركية عمودية للمواد الكيميائية 0الخصائص

مضخة المحرك المعلبة تتكون من محرك ومضخة معلبة ، ويتم تغطية السطح الداخلي للستاتور والسطح الخارجي للدوران بمعادن غير مغناطيسية مقاومة للتآكل ذات جدران رقيقة ،لذا فإن التلف الستاتور، لن يتم تآكل جوهر الدوار من قبل السائل الناقل ، نظرًا لأنها منفصلة تمامًا. بالإضافة إلى ذلك ، يتم تثبيت الدفة مباشرة في امتداد عمود الدوار ،يتم غمر الدوار بأكمله في سائل النقل، لا توجد أجزاء دوارة تمتد إلى الخارج، هو هيكل دون تسرب، لذلك لديها المزايا التالية.



(1) خالية من التسرب ، وهي مناسبة لنقل السوائل السامة والمتفجرة والقابلة للاشتعال والمتطهرة والآكل ؛

(2) الختم الكامل ، وهو مناسب لنقل السوائل التي من السهل أن تتأكسدة ؛

(3) لا يوجد سد ميكانيكي ، فهي مناسبة لنقل السوائل عالية الضغط في النظام ، والسوائل ذات نقطة انصهار عالية ، والسوائل ذات درجة حرارة عالية ، والسوائل ذات درجة حرارة منخفضة.

(4) باستخدام الوسيط كمادة تزيين، لا حاجة للدهون، لا تلوث للسائل النقل، لا حاجة إلى حقن الدهون وتصريف إما؛

(5) بسبب المحرك والمضخة هي التكامل المحوري، فإنه توفير المساحة، خفيفة في الوزن، تصميم مضغوط، سهلة الصيانة وتفكيكها؛

(6) يتبنى المحرك تبريد الماء أو تبريد طبيعي ، لا يوجد مروحة ، لذلك فإن اهتزاز التشغيل أقل والضوضاء أقل.



مضخة محركية عمودية للمواد الكيميائية 0الاحتياطات لاستخدام المضخات المحمية:


1أثناء التشغيل الطبيعي، لا ينبغي إغلاق صمام الإخراج بإحكام ويجب أن يبقى مفتوحا قليلا لمنع انسداد الهواء في المضخة.
2من المحظور بشدة العمل بدون سائل أو لأكثر من دقيقة واحدة لمنع تلف المحرك والحاويات.
3من المحظور بشدة أن تعمل في الاتجاه الخلفي لأكثر من دقيقة واحدة، حيث أن التشغيل الخلفي قد يسبب ارتداء غير طبيعي للمحامل.
4من المحظور بشدة العمل في ظل ظروف التجويف، وإلا فقد يسبب ارتداء مبكر للحاويات.





مضخة محركية عمودية للمواد الكيميائية 0المعايير





الاسم النوع التدفق الرأس درجة حرارة العمل الطاقة التشبث الضغط الملاحظات
LR مضخة محرك عازلة ذات الدورة العكسية العمودية LR نوع الدورة العكسية العمودية 300 متر3/ساعة 110 متر + 120 درجة مئوية 110 كيلوواط 100 ملم/ثانية 2.5MPa

نوع من الدورة العكسية المستخدمة لنقل الغاز الطبيعي المسال للغاز الطبيعي المسال وغاز البترول المسال للغاز



مضخة محركية عمودية للمواد الكيميائية 5



مضخة محركية عمودية للمواد الكيميائية 0وصف النموذج

مضخة محركية عمودية للمواد الكيميائية 7



مضخة محركية عمودية للمواد الكيميائية 0المواد

الرمز 4 5 6 7
الأجزاء المبللة 304 304L 316 316L
غسيل مضخة درجة حرارة عالية ملفوفة بالجرافيت
المعيار PTFE
المحرك PTFE
يمكن سبيكة هاستيلو -C   سبيكة هاستيلو -C
عمود 304/301 304L 316 316L
غطاء العمود، حلقة الدفع ستيلايت
SSiC
محامل الراتنج الفوراني المغطى بالجرافيت، SSiC





مضخة محركية عمودية للمواد الكيميائية 0الرسم القسري

مضخة محركية عمودية للمواد الكيميائية 10



مضخة محركية عمودية للمواد الكيميائية 0النماذج





لا، لا، لا



نموذج المضخة

السرعة الطاقة (كيلوواط)
n=2900r/min 介质密度 ((كثافة متوسطة ((g/cm))
التدفق m3/h الرأس 1 1.35 1.84
1 4025R 3.6 20 1.1 1.5 2.2
6 19 1.5 2.2 2.2
7.2 17 1.5 2.2 2.2
2 4025S 7.2 33 2.2 3 5.5
12 29 3 3.7 5.5
14.4 27 3 5.5 6.3
3 4025T 5.4 62 5.5 6.3 7.5
9 60 5.5 7.5 11
10 58 5.5 7.5 11
4 5040R 7.2 17 1.1 1.5 2.2
12 15 1.5 2.2 3
13.5 14.5 1.5 2.2 3
5 5040S 7.2 33 2.2 3 5.5
12 29 3 3.7 5.5
14.4 27 3 3.7 5.5
6 5040T 10.8 52 5.5 7.5 11
18 49 6.3 11 15
21 46 7.5 11 15
7 5040 يو 7.2 102 15 18.5 22
12 98 15 18.5 25
14.4 94 15 18.5 25
8 6550R 14.4 17 2.2 3 5.5
24 14 3 3.7 5.5
28.8 12 3 3.7 5.5
9 6550S 14.4 30 3.7 5.5 6.3
24 27 3.7 5.5 7.5
28.8 24 5.5 6.3 7.5
10 6550T 14.4 52 7.5 11 15
24 50 11 15 18.5
28.8 46 11 15 18.5
11 6550 يو 21.6 86 18.5 22 30
36 80 18.5 25 37
40 78 22 30 37





لا، لا، لا



نموذج المضخة

السرعة الطاقة ((كوا)
n=2900r/min (الكثافة المتوسطة ((g/cm3)
التدفق m3/h الرأس 1 1.35 1.84
12 8065R 28.8 15 3 5.5 6.3
48 12 3.7 5.5 6.3
55 10 3.7 5.5 6.3
13 8065S 36 30 6.3 11 15
60 22 7.5 11 15
66 18 7.5 11 15
14 8065T 30 53 11 15 22
50 50 15 18.5 25
58 42 15 18.5 25
15 8065 يو 28.8 80 18.5 22 30
48 76 22 25 37
57.6 70 22 30 45
16 1080S 54 24 11 15 18.5
90 20 11 15 18.5
102 16 11 15 18.5
17 1080T 60 50 22 30 37
100 45 25 30 45
120 36 25 30 45
18 1080 يو 60 80 37 45 55
100 72 45 55 75
120 64 45 55 75
19 1080 فولت 54 120 55 65 90
90 100 55 75 110
108 80 55 75 110
20 1210T 108 45 37 45 55
180 38 45 45 75
200 35 45 45 75
21 1210U 108 80 55 65 90
180 70 65 75 110
216 60 65 90 110
22 1210 فولت 90 128 75 90 132
150 120 90 132 200
170 110 110 145 200



مضخة محركية عمودية للمواد الكيميائية 12



أكثر من 10000 عميل في الصناعات الكيميائية، الصيدلانية، الطاقة الجديدة، ورق الألومنيوم الإلكتروني وغيرها من الصناعات قد اختاروا منتجات RICITEمضخات الحجاب الحاجز، مضخات الطرد المركزي الميكانيكية ، وما إلى ذلك) ، وشركة Ricite (Zhejiang) Science & Technology Co. ، Ltd شاركت في تحرير العديد من المعايير والتفاصيل الفنية للصناعة ،و فاز بالشرف من التكنولوجيا العالية، منتجات توفير الطاقة والعديد من براءات الاختراع الأخرى.وتلتزم بهدف تطوير مضخات محرك مغناطيسيالمضخات الكيميائية المعلبة والضخات الأخرى، وتسعى إلى الابتكار التكنولوجي وتوفير مضخات وخدمات موثوقة وفعالة من حيث التكلفة وتوفير الطاقة للعملاء.
