جهات الاتصال: | Miss. Susan Meng |
---|---|
بريد إلكتروني: | susanmeng@ricitepump.com |
هاتف: | +8618217690219 |
واتس اب: | 8618217690219 |
wechat: | +8618217690219 |
مكان المنشأ: | الصين |
اسم العلامة التجارية: | RICITE |
رقم الموديل: | جمهورية جزر مارشال |
الحد الأدنى لكمية: | 1 مجموعة |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 5-8 يوم عمل |
شروط الدفع: | T / T ، L / C. |
القدرة على العرض: | 50 مجموعة في اليوم |
معلومات مفصلة |
|||
مكان المنشأ | الصين | اسم العلامة التجارية | RICITE |
---|---|---|---|

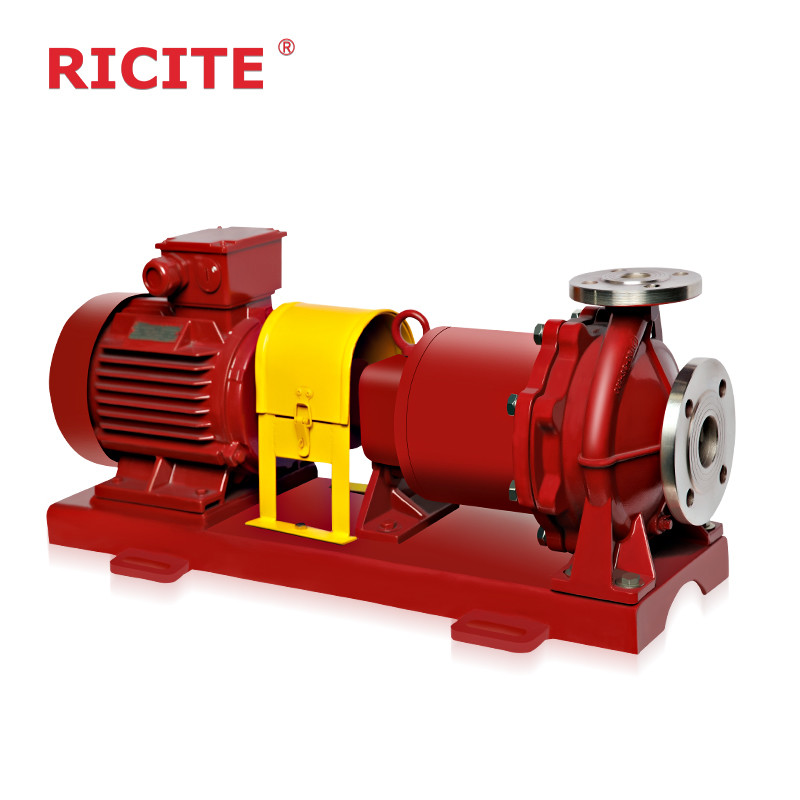

رقم الموديل | جمهورية جزر مارشال | اسم المنتج: | مضخة طرد مركزي بمحرك مغناطيسي من الفولاذ المقاوم للصدأ RMI |
اللون: | الأحمر والأزرق حسب الطلب | عيار: | 32-300 ملم |
تدفق: | 3.2-1000 م 3 / ساعة | يرفع: | 8-150 م |
الحرارة: | -20 ℃ - + 120 ℃ (قم بالتخصيص حسب الحاجة + 120 ℃ - + 350 ℃) | الضغط: | 0-1.6Mpa تخصيص 1.6-30Mpa حسب الحاجة) |
القوة: | 1.1-315 كيلو واط | التطبيق: | البترول والكيماويات والأدوية والطلاء الكهربائي |
تسليط الضوء: | مضخة كيميائية محرك مغناطيسي بدون إغلاق,مضخة كيميائية بمحرك مغناطيسي بدون ختم بالطرد المركزي,مضخة كيميائية مغناطيسية |
مضخة الطرد المركزي من الفولاذ المقاوم للصدأ
الوصف
مؤشر RMIالمضخة المغناطيسية من الفولاذ المقاوم للصدأ هي نوع من المضخات التي تستخدم النقل المغناطيسي ، والذي يمكن أن يفصل المحرك عن جسم المضخة ،تجنب مشكلة تسرب السائل في ختم المضخات التقليديةويتكون أساسا من أجهزة القيادة والدوارات المغناطيسية والغلافات الختامية والختامات الثابتة وأجزاء أخرى.
مبدأ عملها هو استخدام النقل المغناطيسي لتحويل دوران المحرك الكهربائي إلى دوران جسم المضخة. في مضخة مغناطيسية من الفولاذ المقاوم للصدأ،المحرك الكهربائي يدفع الدوار المغناطيسي الخارجي للدوران، ومن خلال الحض المجال المغناطيسي، الدوار المغناطيسي الداخلي للدوار يدفع جسم المضخة للدوران. بسبب استخدام الختم الثابت بين الدوار المغناطيسي وجسم المضخة،يمكن تجنب مشكلة تسرب الأختام الديناميكية، وبالتالي تجنب تسرب السوائل والتلوث البيئي.
بشكل عام ، المضخات المغناطيسية الفولاذ المقاوم للصدأ لديها أداء ختم ممتاز ويمكن أن تتجنب تسرب السائل ، مما يجعلها تستخدم على نطاق واسع في الصناعات ذات المتطلبات العالية لتسرب السائل والتلوث.
التطبيق
مضخة محرك مغناطيسي من سلسلة RMI مناسبة للبترول والكيماويات والصيدلانية والكهرباء الغذائية والأفلام والطباعة ومعالجة المياه والدفاع الوطني والصناعات الأخرى ،هو المضخة المثالية لنقل القابلة للاشتعال، المتفجرات، العدوانية، السامة، تنقية، والسوائل التآكل المختلفة.
المكونات المبللة من مضخة المحرك المغناطيسي من سلسلة RMI مصنوعة من الفولاذ المقاوم للصدأ وهذه المضخات مناسبة لنقل الوسيط بضغط لا يزيد عن 1.6Mpa ، درجة حرارة لا تزيد عن 120 °C ،والسكوسة لا تزيد عن 30x 10-6 mz V / Sالرجاء الاتصال بالبيع للحصول على مزيد من الدعم إذا كان الضغط أكثر من 1.6MPa، أو درجة الحرارة تتجاوز 120 درجة، أو تحتاج سترة الحرارة، الخ
الخصائص الهيكلية تعديل البث
مغناطيس دائم
المغناطيس الدائم المصنوع من مواد مغناطيسية دائمة للأراضي النادرة لديه نطاق واسع من درجات حرارة التشغيل (-45-400 درجة مئوية) ، والإكراه العالي ، والأنيسوتروبية الجيدة في اتجاه المجال المغناطيسي ،ولا يوجد إزالة المغناطيسية عندما تكون القطبين قريبة من بعضها البعضإنه مصدر مجال مغناطيسي جيد
غطاء العزل
عندما يتم استخدام غلاف العزل المعدني ، يكون الغلاف العازل في مجال مغناطيسي متناوب في شكل سينوسويدي ،ويتم تحفيز تيار إدي على القطع عمودي على اتجاه خط القوة المغناطيسية وتحويله إلى الحرارةالتعبير عن التيار الدوامي هو: حيث بي - التيار الدوامي ؛ كيه - ثابت ؛ ن - سرعة المضخة المسموح بها ؛ تي - عزم التوصيل المغناطيسي ؛ ف - الضغط داخل المسافة ؛D - القطر الداخلي للجزء الخلفي للمسافة- المقاومة الكهربائية للمادة - قوة الشد للمادة بعد تصميم المضخة ، يتم إعطاء n و T من قبل ظروف التشغيل ،وتقليل التيارات الدورانية يمكن النظر فقط من جوانب مثل F و Dاختيار المواد غير المعدنية ذات المقاومة العالية والقوة لصنع أغطية العزل له تأثير كبير في تقليل التيارات الدوامية.
معدل تدفق سائل التبريد و التشحيم
عندما تعمل المضخة ، يجب استخدام كمية صغيرة من السائل لغسل وتبريد منطقة الفجوة الحلقة بين الدوار المغناطيسي الداخلي وغلاف العزل ،بالإضافة إلى زوج الاحتكاك من محامل الزحفمعدل تدفق سائل التبريد عادة ما يكون 2٪ -3٪ من معدل تدفق المضخة المصمم ، وتولد مساحة الفجوة الحلزونية بين الدوار المغناطيسي الداخلي والغلاف العازل حرارة عالية بسبب التيارات الدوامية.عندما يكون زيت التبريد غير كاف أو فتحة الشطف غير ناعمة أو مسدودة، فإنه سيجعل درجة حرارة الوسط أعلى من درجة حرارة عمل المغناطيس الدائم، وفقدان تدريجيا مغناطيسية الدوار المغناطيسي الداخلي،وتسبب في فشل المحرك المغناطيسيعندما تكون الوسيط الماء أو السائل على أساس الماء ، يمكن الحفاظ على ارتفاع درجة الحرارة في منطقة الفجوة الحلقة عند 3-5 درجة مئوية. عندما تكون الوسيط هيدروكربون أو زيت ،يمكن الحفاظ على ارتفاع درجة الحرارة في منطقة الفجوة الحلقة عند 5-8 درجة مئوية.
محملات الزحف
المواد المستخدمة في محامل المضخات المنزلقة المغناطيسية تشمل الجرافيت المغطاة، PTFE المملوءة، السيراميك الهندسي، الخ نظرا لمقاومة الحرارة الممتازة، مقاومة التآكل،ومقاومة الاحتكاك في السيراميك الهندسي، يتم تصنيع محامل الانزلاق للمضخات المغناطيسية في الغالب من السيراميك الهندسية. بسبب هشاشة وانخفاض معامل التوسع في السيراميك الهندسية،يجب أن لا تكون الفراغة من المحامل صغيرة جدا لتجنب حوادث عقدة العمود.
بسبب حقيقة أن محامل الانزلاق من المضخة المغناطيسية يتم تزيينها مع الوسيط الذي يتم نقله ،يجب اختيار مواد مختلفة لصنع المحامل بناء على وسائل مختلفة وظروف التشغيل.
الخصائص
1، CFD (حساب ديناميكا السوائل) تصميم المكونات الهيدروليكية، قناة تدفق واسعة، وكفاءة عالية، وأداء NPSHr منخفضة، قوة شعاعية أقل.
2يتم تشكيل الأجزاء المبللة بواسطة قالب صب دقيق ، جدار داخلي سلس لقناة التدفق ، وكفاءة عالية.
3اختر مغناطيسات دائمة عالية الأداء NdFeB (النيوديميوم الحديدي بورون) و SmCo (كوبالت الساماريوم) لضمان عزم دوران مغناطيسي كاف.
4. يمكن تصميم التيار الدوامي المنخفض، بحيث تكون كفاءة المضخة أعلى.
5تصميم أجزاء وحدات، سهلة الصيانة.
6- محمل بسيط والعمود اعتمدت مقاومة ارتداء عالية، SSiC عالية مقاومة للتآكل، تصميم هيكل وضع محمل مزدوج فريدة من نوعها، مع هيكل التشحيم الديناميكية،لضمان الأداء المستقر وإطالة عمر الخدمة.
7تصميم التشحيم والتبريد الخاص: يتم استخدام وسيلة النقل لإزالة الحرارة الناتجة عن التيار الدوامي على العلبة وتشحيم محمل السطح ،بحيث يمكن للقوة المحورية للمضخة توازن تلقائيًا وضمان التشغيل الآمن للمضخة.
8. يمكن أن مصنوعة من الفولاذ المقاوم للصدأ عالية الجودة مع التكنولوجيا المتقدمة، تصريف الوسيط تماما (عندما توقف لإصلاح) والفراغ التلقائي (عندما لإعادة تشغيل).
9يمكن إضافة سترة حرارة، سترة تبريد، أو سترة درجة حرارة عالية إذا كان التطبيق مطلوبا.
المعايير:
الاسم | النوع | التدفق | الرأس | درجة حرارة العمل | القوة | السرعة | (ديا أوف فلانج) | الضغط |
غير المقاوم للصدأ الصلب المغناطيسي مضخة القيادة |
مؤشر RMI | 3.2-1000 متر3/ساعة | 8-150 متر | -20~350 درجة مئوية | 1.1-315kw | 2900/1450 دورة/دقيقة | 32-200ملم | 0-1.6Mpa (1.6-30Mpa تحتاج إلى تخصيص) تدوير في اتجاه عقارب الساعة من جانب المحرك) |
رمز النموذج:
النماذج:
النموذج | ق (m3/h) |
هـ (م) |
n (r/min) |
ب (%) |
المحرك | القوة (كوايت) |
مؤشر RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
مؤشر RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
مؤشر RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
مؤشر RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
مؤشر RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
مؤشر RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
مؤشر RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
مؤشر RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
مؤشر RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
مؤشر RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
مؤشر RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
مؤشر RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
مؤشر RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
مؤشر RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
مؤشر RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
مؤشر RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
مؤشر RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
مؤشر القيمة المتوقعة 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
مؤشر القيمة المتوقعة 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
مؤشر الارتفاع القياسي 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
مؤشر RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
مؤشر RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
مؤشر RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
مؤشر RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
مؤشر RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
أكثر من 10000 عميل في الصناعات الكيميائية، الصيدلانية، الطاقة الجديدة، ورق الألومنيوم الإلكتروني وغيرها من الصناعات قد اختاروا منتجات ريكيت (ضخات محرك مغناطيسي، مضخات محرك كيميائية علبة،مضخات الحجاب الحاجز، مضخات الطرد المركزي الميكانيكية ، وما إلى ذلك) ، وشاركت شركة Ricite (Zhejiang) Science & Technology Co. ، Ltd في تحرير العديد من المعايير والتفاصيل الفنية للصناعة ،و فاز بالشرف من التكنولوجيا العالية، منتجات توفير الطاقة والعديد من براءات الاختراع الأخرى.وتلتزم بهدف تطوير مضخات محرك مغناطيسيالمضخات الكيميائية المعلبة والضخات الأخرى، وتسعى إلى الابتكار التكنولوجي وتوفير مضخات وخدمات موثوقة وفعالة من حيث التكلفة وتوفير الطاقة للعملاء.
الموقع: www.ricitepump.com
